Důležitost automatického ovládání kotle pro kvalitu páry a úsporu energie

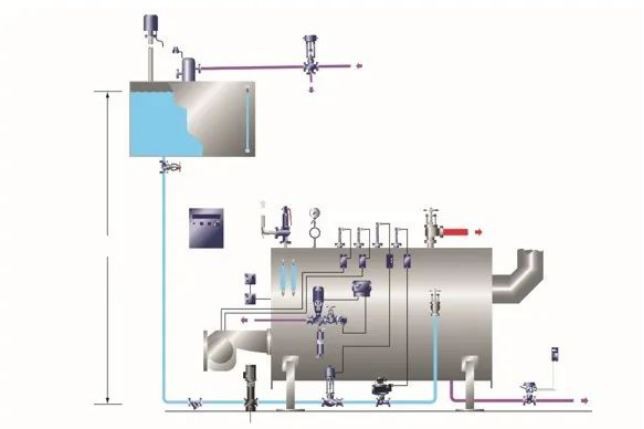

Od rozvoje kotelního průmyslu je stupeň automatizace moderních kotlů velmi vysoký. Ve srovnání s metodou zpětného ručního ovládání je to sada parních kotlů s kompletními řídicími systémy, jako je automatické ovládání zapalování, regulace tlaku, řízení bezpečnosti, řízení hladiny kapaliny a řízení odpadních vod. Nejen, že může účinně ušetřit pracovní sílu a dosáhnout cíle bezobslužné kotelny, ale také bude bezpečnější, efektivnější a schopné generovat páru vyšší kvality pro kotel. Dnes tedy budeme hovořit o důležitosti automatického řízení povrchového odkalování a automatického řízení hladiny TDS kotle z hlediska kvality páry a úspory energie.

01 Co je to vysoce kvalitní pára?

Takzvaná vysoce kvalitní pára by měla splňovat nejen správné požadavky na průtok, tlak a teplotu, ale měla by mít také vlastnosti suché, bez vlhkosti, nečistot a nekondenzovatelných plynů. Poté, co napájecí voda kotle vstoupí do kotle, se obsah rozpuštěných pevných látek (TDS) v napájecí vodě kotle kontinuálně koncentruje, když se voda z kotle odpařuje, což nejen způsobuje tloušťku pěnové vrstvy na oddělovací ploše páry a kapaliny uvnitř kotle zvyšuje se, ale také způsobuje produkci vody v kotli Bubliny jsou stabilnější a obtížněji praskají. Nakonec bude pára a voda společně unikat a výrazně zvýší vlhkost a obsah nečistot v páře. V závažných případech bude pára přenášet také hodně vody, což způsobí vypnutí kotle kvůli nízké hladině vody. Proto doporučujeme pro každý parní kotel instalovat povrchový systém nepřetržitého odkalování. Nadměrné odkalování povrchu však také způsobí plýtvání energií. V současné době je nepřetržitý odtah mnoha průmyslových kotlů v Číně stále řízen manuálními ventily. Řiďte index TDS kotlové vody a ve většině případů překročí vypouštění, čímž se zvýší provozní náklady kotle.

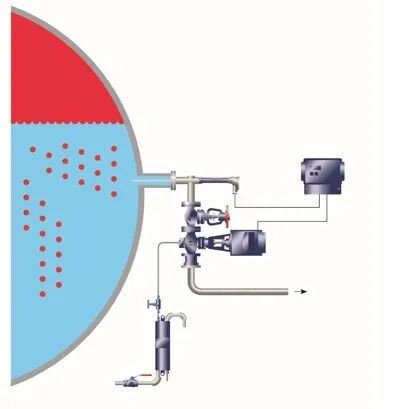

02Systém řízení kontinuálního odluhu kotle

Je-li použit automatický systém nepřetržitého řízení odluhu kotle (TDS control), může kotel nejen nadále poskytovat vyšší kvalitu páry, ale může také přinést více než 2% úsporu nákladů na palivo ve srovnání s ručním ovládáním. Například kotel s pracovním tlakem 1,0 MPa může ušetřit asi 0,21% paliva v kotli při každém snížení o 1% objemu splašků, jak ukazuje následující tabulka:

03 Systém řízení úrovně kotle

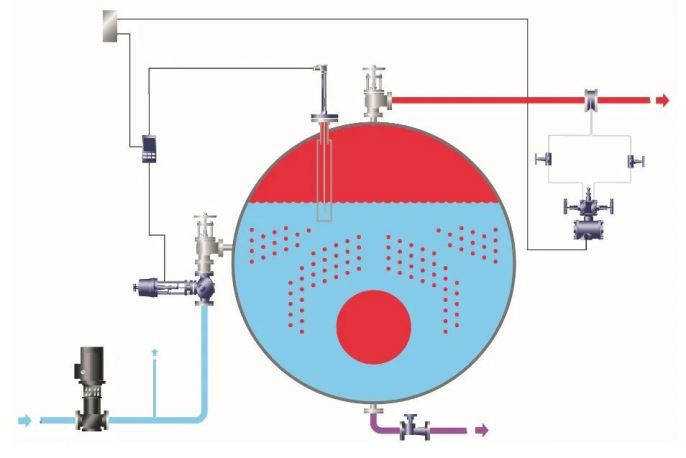

Ve srovnání s automatickým řízením odkalování povrchu většina moderních kotlů realizovala automatické řízení úrovně. Existují dva hlavní způsoby ovládání: spínací a kontinuální proporcionální ovládání. První je vhodný pouze pro kotle s malou odpařovací kapacitou nebo při relativně stabilní parní zátěži, zatímco druhý způsob řízení může nejen získat stabilnější tlak a průtok páry, ale také udržovat spalování kotle na vyšší účinnosti a šetřit energii .

Pokud se navíc výrazně změní zatížení párou, musí kotel používat binární systém regulace napájecí vody. V opačném případě, když tlak kotle náhle poklesne v důsledku náhlého zvýšení zátěže, objem bublin ve vodním útvaru se rychle rozšíří, což způsobí nesprávné zvýšení hladiny kapaliny v kotli. Nejprve zmenšuje plochu rozhraní páry a vody a současně je výstupní průtok hlavní páry příliš rychlý, aby snadno strhával bubliny a sůl, což má za následek pokles kvality páry; zadruhé, po obnovení tlaku nebude voda v kotli včas naplněna kvůli falešné hladině kapaliny, která se objevila dříve, poklesne na velmi nízkou hladinu a může spustit alarm nízké hladiny vody v kotli. Dobrý systém řízení hladiny kapaliny v kotli by proto měl být schopen současně monitorovat zatížení kotle, tj. Změnu průtoku páry, aby byla zajištěna dvojitá záruka kvality páry a bezpečnosti provozu kotle.
